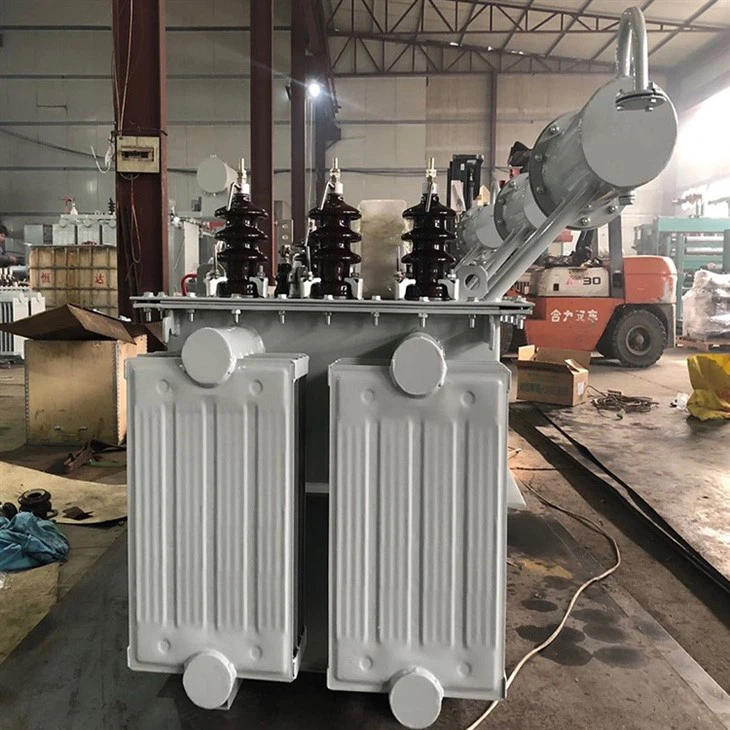

3 MVA 3000 KVA 11kV маслено охладен разпределителен трансформатор

2-ГОДИНИ ГАРАНЦИЯ

Нашият мениджър продажби Грейс с 10-годишен опит в износа на разпределителни трансформатори

Ще ви помогне да създадете технически решения и решения за доставка

Свържете се с Грейс сега!

3 MVA спецификации на трансформатор

Разпределителният трансформатор с маслено охлаждане 3 MVA 11KV е проектиран да обработва големи количества електрическа енергия, до 3000 kVA, и работи при напрежение от 11 000 волта (11KV). Трансформаторът се охлажда с масло, за да се предотврати прегряване на намотката и сърцевината, което може да доведе до повреди и повреди. Маслото също така служи като изолатор за предотвратяване на образуването на дъга между намотките.

Мощност на трансформатора: 3MVA

Първично напрежение: 11kV

Вторично напрежение: 415V

Номинален ток: HV 157A / LV 4173A

Честота: 50Hz

Покачване на температурата: 55 градуса

Свързване на намотката: Dyn11

Кранов превключвател: Изключен стъпален превключвател (OCTC)

Ниво на изолация: 12/28/75kV

Импеданс: 6%

Ефективност: 98,15%

Охлаждане: ONAN (Oil Natural Air Natural)

Тип охлаждане: маслено охлаждане

Брой фази: Трифазен

Брой намотки: Две

Тип на трансформатора: Разпределителен трансформатор

Тип на корпуса: Външен (устойчив на атмосферни влияния)

Стандарт: IEC 60076

Капацитет на маслото: 1750L

Тегло: 6772 кг

Размери (Д x Ш x В): 4100 mm x 2300 mm x 3150 mm

Цвят: По желание на клиента

Колко струва трансформатор 3 mva?

Цена на разпределителен трансформатор с маслено охлаждане 3 MVA 11kV: 2 USD*618.00/КОМПЛЕКТ

3 MVA 11kV резервоар и капак на разпределителен трансформатор с маслено охлаждане

3 MVA 11kV разпределителен трансформатор с маслено охлаждане Елемент за изпитване:

Разпределителният трансформатор с маслено охлаждане 3 MVA 3000 kVA 11 kV е критичен компонент в системите за разпределение на електроенергия и е от съществено значение да се гарантира, че отговаря на установените стандарти за работа. Провеждат се няколко теста, за да се оцени функционалността и ефективността на трансформатора.

1. Тест за съпротивление на изолацията: Този тест определя съпротивлението на изолационната система на трансформатора. Това включва прилагане на напрежение към различните намотки на трансформатора и измерване на протичащия през него ток, за да се определи стойността на неговото съпротивление.

2. Тест за импеданс: Тестът за импеданс измерва импеданса на трансформатора. Процедурата включва инжектиране на известно напрежение от единия край на трансформатора и измерване на напрежението в другия край. Получените стойности на импеданса се използват за изчисляване на тока на късо съединение на трансформатора.

3. Тест за загуба на натоварване и загуба на празен ход: Тестът за загуба на натоварване оценява загубите на трансформатора, когато се приложи определено количество товар. Тестът за загуба на празен ход определя загубите на трансформатора, когато той не е под никакво натоварване. И двата теста включват измерване на входната и изходната мощност на трансформатора.

4. Тест за съотношението на трансформатора: Тестът за съотношението на трансформатора проверява съотношението между първичната и вторичната намотка на трансформатора. Този тест гарантира, че трансформаторът може да осигури правилното изходно напрежение.

5. Тест на фактора на мощността на изолацията (Tan Delta Test): Този тест определя фактора на мощността на изолацията на трансформатора. Той измерва нивото на несъвършенство на изолацията, което може да доведе до частично разреждане и повреда на системата.

6. Тест за напрежение на пробив на масло: Тестът за напрежение на пробив на масло проверява диелектричната якост на маслото на трансформатора. Той измерва напрежението, необходимо за създаване на искра в маслото, което показва качеството на маслото и устойчивостта на електрически срив.
