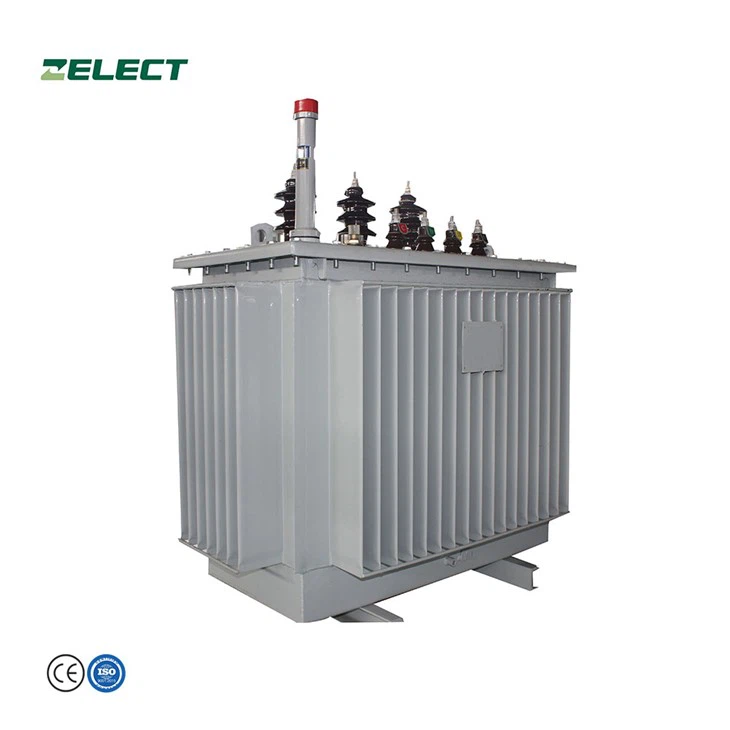

Трансформатор за разпределителна подстанция от аморфна сплав

Основната характеристика на трансформатора от аморфна сплав, която е различна от конвенционалния трансформатор, е, че сърцевината използва нов тип магнитно проводим материал - аморфна сплав. В сравнение със загубата на празен ход на трансформатор със сърцевина от силициева стоманена ламарина, тя е намалена с около 75%, а токът на празен ход е намален с около 80%.

(1) Загубата на празен ход на трансформатора от аморфна сплав е намалена с повече от 65% в сравнение с трансформатора S11, токът на празен ход е намален с около 80%, а годишните оперативни разходи са намалени средно с 22,7 %.

(2) Трансформаторът няма структурни загуби и желязното ядро ​​приема трифазна структура с четири рамки и пет колони. Магнитният поток с нулева последователност протича в двете странични колони и магнитният поток не преминава през кутията, така че не възниква загуба на нагряваща структура.

(3) Групата за свързване на трансформатора приема Dyn11, за да намали влиянието на хармониците върху електрическата мрежа и да подобри качеството на захранването.

(4) Намотката за ниско напрежение на трансформатора използва намотка от медно фолио, а намотката е заоблен правоъгълник.

(5) Структурата на тялото на трансформатора приема "горна опора и долна опора", за да се намали максимално напрежението върху желязното ядро ​​и да се гарантира електромагнитното представяне на желязното ядро ​​от аморфна сплав.

(6) Костюмът на трансформатора с малък капацитет приема технологията на вертикалния костюм, а костюмът на трансформатора с голям капацитет приема технологията на хоризонталния костюм, а шумът и загубата на празен ход на трансформатора са строго контролирани.

(7) Трансформаторната кутия приема напълно затворена структура. Кутията е пълна със силиконово масло с добра антиоксидация, устойчивост на висока температура и производителност на термичен цикъл, а трансформаторът е основно в състояние без поддръжка.

(8) Трансформаторът приема вакуумно впръскване на масло, за да елиминира напълно въздушните мехурчета в бобината и да гарантира стабилността на изолационните характеристики.

(9) Над втулките за високо и ниско напрежение на трансформатора е монтиран защитен капак, не са изложени проводници и се използва кабелно окабеляване за постигане на пълна защита на изолацията.

Надморска височина: h< 1000m

Максимална средна дневна относителна влажност: 95% (20 градуса)

Околна температура: -25 градуса < T<+40°C

Устойчивост на земетресение: земно хоризонтално ускорение {{0}}.2g, земно вертикално ускорение: 0,2g

Температура: Средна максимална температура: T<+35°C

Формата на вълната на захранващото напрежение трябва да се доближава до синусоида

Месечна минимална средна температура за използване: T< -25°C (outdoor)

Захранващото напрежение на трифазния трансформатор трябва да бъде приблизително симетрично

Максимална дневна температурна разлика: 25 градуса.

Място на монтаж: без силни вибрации и удари, без есенно бедствие, без сериозно замърсяване, без химическа корозивна среда и прах, без експлозивна опасност.

Влажност: Максимална средна относителна влажност: 90% (20 градуса)

 Тест на трансформатора преди монтаж

1. Измерване на изолационното съпротивление намотка-земя;

2. Изпитване на издържано напрежение;

3. Измерване на коефициента на напрежение и проверка на етикета на групата за свързване;

4. Измерване на ток на празен ход и загуба на празен ход;

5. Измерване на импеданс на късо съединение и загуба на натоварване;

6. Измерване на съпротивлението на намотките;

7. Тест на трансформаторно масло.

Модел и значение

Технически параметър на силов трансформатор от херметична аморфна сплав S(B)H15-M

Инструкции за поръчка

(1) Модел на трансформатора:

(2) Номинален капацитет: ______KVA

(3) Брой фази: трифазен, монофазен

(4) Честота: 50HZ, 60HZ

(5) Номинално напрежение (високо напрежение/ниско напрежение):____________________

(6) Диапазон на натискане: ±______x_____%

(7) Етикет на групата за връзка: Dyn11 Yyn0 Yy0(D11) Други

(8) Импедансно напрежение UK: ____________%

(9) Метод на охлаждане: AN AF

(10) Други изисквания:

Нашата фабрика обхваща площ от 33 300 квадратни метра, с обща строителна площ от 6100 квадратни метра. В момента има 260 служители, включително 18 техници, които са били ангажирани в изследването и разработването на трансформаторни продукти в продължение на много години, и 8 висококачествени корпоративни мениджъри. С разширяването на производствения мащаб и увеличаването на продуктовите разновидности, сега се е развило във високотехнологично иновативно предприятие с годишен производствен капацитет над 1000 MVA, интегриращо проектиране, производство и продажби на отворени сухи трансформатори, епоксидни сухи трансформатори от лята смола, трансформатори от аморфни сплави и специални трансформатори.

ЗАЩОХЪБЕЙ ТИАНВЕЙ

1. Предоставяне на качествени пакетирани енергийни решения в най-кратки срокове в индустрията на търговски и промишлени клиенти.

2. Производство и доставка на продукти съгласно най-високите индустриални стандарти за качество – ISO 9001 и SANS.

3. Инвестираме в поддържането на големи количества стандартни трансформатори и разпределителна апаратура за средно напрежение на склад – доставяме бързо и осигуряваме 24/7 аварийна поддръжка, за да осигурим минимално време на престой.

4. Нашите специализирани отдели, инфраструктура и висококвалифициран персонал позволяват бърза, пълна инсталация на място, възможности за обслужване и доставка.
