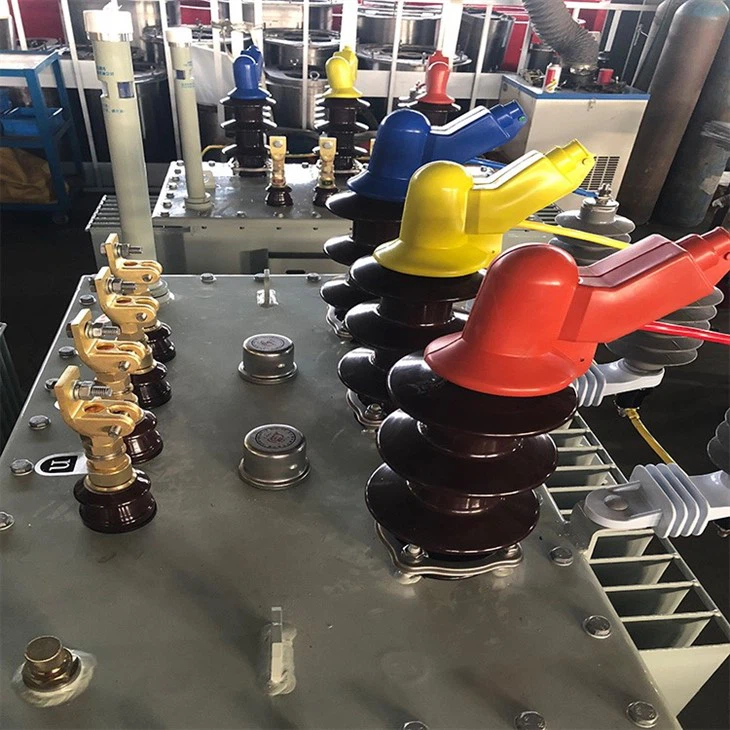

200 KVA 11kV 6.6kV 0.4kV Трансформатор за разпределение на двойно напрежение
video
200 KVA 11kV 6.6kV 0.4kV Трансформатор за разпределение на двойно напрежение

200 KVA 11kV 6.6kV 0.4kV Трансформатор за разпределение на двойно напрежение

Номинална мощност: 200kVA
Номинално напрежение: 11/6.6-0.4kV
Номинален ток:10.5/17.5/288.68A
Номинална честота: 50Hz
Символ за връзка: Dyn11

Изпрати запитване

Функция

1. Спецификация на продукта

Номинална мощност: 200kVA

Номинално напрежение: 11/6.6-0.4kV

Номинален ток:10.5/17.5/288.68A

Номинална честота: 50Hz

Брой фази: 3 фази

Символ за връзка: Dyn11

Метод на охлаждане: ONAN

Клас на изолация: A

Ниво на изолация: LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. Стандарт за изпитване:

IEC60076

3.Тестов елемент

3.1Измерване на съотношението на напрежението и тест на групата за свързване

Намотка HV1

НН намотка

Номинално съотношение

Процент отклонение на напрежението

Символ за връзка

Позиция на докосване

Волтаж

（V）

Волтаж

（V）

AB/ab

пр.н.е./пр.н.е

CA/ок

1

11550


28.875




Дин11

2

11275


28.188




3

11000

400

27.500




4

10725


26.813




5

10450


26.125




Намотка HV2

НН намотка

Номинално съотношение

Процент отклонение на напрежението

Символ за връзка

Позиция на докосване

Волтаж

（V）

Волтаж

（V）

AB/ab

пр.н.е./пр.н.е

CA/ок

1

7150


17.875




Дин11

2

6875


17.188




3

6600

400

16.500




4

6325


15.813




5

6050


15.125




3.2 Тест за съпротивление на намотката

Температура на околната среда

Навиване

Позиция на докосване

Измерена стойност (Ω)

Процент на дисбаланс на съпротивлението （ процент ）

A-B

B-CC-A

H.V

1






2





3




4




5



L.V

a-b

b-c

c-a

Процент на дисбаланс на съпротивлението（ процент）






Навиване

Позиция на докосване

Измерена стойност (Ω)



Процент на дисбаланс на съпротивлението （ процент ）



A-B

B-CC-A

H.V.2

1






2




3




4




5



L.V

a-b

b-c

c-a

Процент на дисбаланс на съпротивлението（ процент）








3.3 Измерване на изолационното съпротивление

Място за измерване

Изолационно съпротивление（MΩ）







HV—LV КЪМ ЗАЗЯ

По-голямо или равно на 1000







НН—ВН КЪМ ЗЕМЯТА

По-голямо или равно на 1000







ВН и НН КЪМ ЗАЗЯВАНЕ

По-голямо или равно на 1000







3.4 Тест за издържане на променливотоково напрежение

Части под налягане

Тестово напрежение (kV)

Продължителност (s)

Резултат





HV—LV КЪМ ЗАЗЯ


60

МИНАВАНЕ





НН—ВН КЪМ ЗЕМЯТА


60






 3.5 Без загуба на товар и ток без товар

Средно напрежение (kV)

RMS напрежение (kV)

Ток на празен ход

Загуба на празен ход (W)





（ процента ）

Измерена стойност







0.4

0.4







3.6 Тест за индуцирано напрежение

Позиция на докосване



Приложете напрежение (kV)

Индукционно напрежение (kV)

Многократна индукция

Честота（Hz）

Продължителност (s)

Резултат


L.V

H.V







3








3.7 Импеданс (проценти) и тест за загуба на натоварване

Температура на околната среда

Навиване

Позиция на докосване

Прилагане на ток (A)

Тестово напрежение (KV)

Импеданс на късо съединение （ процент ）

Загуба на натоварване (W)

Измерена стойностИзмерена стойност

 H.V-

L.V

3

10.5

0.4t=75 степен I=Irt=75 степен I=Ir
3.8 Тест за уплътнение

Метод на тестване

Поставете налягане（kPa）

Остатъчно налягане (kPa)

Продължителност（h）

Резултат




Въздушно налягане




Без изтичане





Трансформатор с двойно напрежение

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

ЧЗВ

1.Какво е трансформатор с двойно напрежение

Трансформаторът за разпределение на двойно напрежение е вид трансформатор, който може да осигури множество нива на изходно напрежение от едно входно напрежение. Това се постига чрез свързване на два или повече отвода за напрежение на намотките на трансформатора към изходните клеми.

Първичната намотка на трансформатор с двойно напрежение е проектирана да бъде свързана към източник на захранване с високо напрежение, обикновено в диапазона от 15kV до 33kV. Вторичната намотка има множество кранове, които могат да бъдат свързани към разпределителната мрежа за ниско напрежение, обикновено при нива на напрежение от 400 V или 230 V.

Използването на трансформатор с двойно напрежение може да осигури значителни предимства по отношение на ефективността на системата и спестяването на разходи. Чрез използването на трансформатор с множество отводи е възможно да се доставят различни нива на напрежение на различните потребители, в зависимост от техните специфични нужди. Това може да помогне за намаляване на загубата на енергия и подобряване на цялостната производителност на системата.

Друго предимство от използването на трансформатор с двойно напрежение е, че той може да намали броя на трансформаторите, необходими в разпределителната мрежа. Това може да направи системата по-проста и по-рентабилна за работа.

В допълнение към използването им в конвенционалните електроразпределителни мрежи, трансформаторите с двойно напрежение се използват често и в приложения за възобновяема енергия. Например, те могат да се използват във вятърни паркове или слънчеви електроцентрали за трансформиране на променливата мощност на генераторите в стабилно напрежение, подходящо за разпределение.

Като цяло трансформаторът за разпределение на двойно напрежение осигурява гъвкаво и ефективно решение за приложения за разпределение на електроенергия, предлагайки множество нива на напрежение от един входен източник, като същевременно намалява необходимостта от допълнителни трансформатори в мрежата.

2. Каква е цената на трансформатор 200 kva

USD3221.00/SET

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 5
